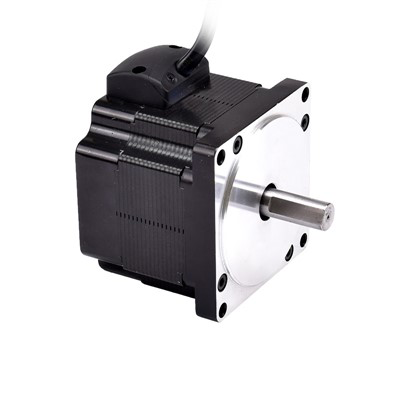

24V 4000RPM 0.24Nm 100W 5A 80x80x50mm Mutur DC mingħajr brushes

Speċifikazzjoni Ġenerali

Wajers

Speċifikazzjoni Teknika

Dimensjoni Mekkanika

FAQ

Q: Kif tinkiseb il-kommutazzjoni f'mutur BLDC?

A: Kommutazzjoni f'mutur BLDC (Brushless DC) tirreferi għall-proċess ta 'bidla tal-fluss tal-kurrent fil-koljaturi tal-istator biex tinżamm il-moviment rotazzjonali tal-mutur. Il-kommutazzjoni hija essenzjali għas-sinkronizzazzjoni tal-kampijiet manjetiċi tal-istator u tar-rotor biex tinkiseb rotazzjoni kontinwa. Fil-muturi BLDC, il-kommutazzjoni tinkiseb bl-użu ta 'metodi ta' kontroll elettroniċi. Hawn ħarsa ġenerali lejn kif tinkiseb il-kommutazzjoni f'mutur BLDC:

1. Sensing tal-Pożizzjoni tar-Rotor: Biex tinkiseb kommutazzjoni, il-kontrollur tal-mutur jeħtieġ li jiddetermina l-pożizzjoni tar-rotor. Dan tipikament isir bl-użu ta 'sensors tal-pożizzjoni, bħal sensuri tal-effett Hall, encoders, jew sensing EMF lura. Dawn is-sensuri jipprovdu sinjali ta 'feedback lill-kontrollur tal-mutur, li jindikaw il-pożizzjoni tar-rotor relattiva għall-koljaturi tal-istator.

2. Kontrollur tal-Mutur: Il-kontrollur tal-mutur jipproċessa s-sinjali ta 'feedback mis-sensuri tal-pożizzjoni u jiddetermina l-aħjar ħin u sekwenza għall-kommutazzjoni. Jikkalkula l-mument preċiż meta l-kurrent għandu jinbidel għall-koljaturi tal-istator xierqa biex iżomm il-kamp manjetiku li jdur.

3. Swiċċjar Elettroniku: Il-kontrollur tal-mutur jikkontrolla swiċċijiet elettroniċi, tipikament transisters tal-qawwa jew MOSFETs, konnessi mal-koljaturi tal-istator. Dawn is-swiċċijiet jiffunzjonaw bħala relays elettroniċi, li jippermettu lill-kontrollur tal-mutur jikkontrolla l-fluss tal-kurrent fil-koljaturi tal-istator.

4. Sekwenza ta 'Kommutazzjoni Elettronika: Ibbażat fuq ir-rispons tal-pożizzjoni tar-rotor, il-kontrollur tal-mutur japplika l-vultaġġ jew il-kurrent xieraq għall-koljaturi speċifiċi tal-istator biex jiġġenera kamp manjetiku li jdur. Is-sekwenza tal-iswiċċjar hija tipikament arranġament ta' 3-fażi, fejn il-fluss tal-kurrent jinbidel b'mod sekwenzjali bejn it-tliet koljaturi tal-istator f'mudell speċifiku.

5. Żmien tal-Kommutazzjoni: Il-kontrollur tal-mutur iħinijiet preċiżament il-bidla tal-fluss tal-kurrent biex jiżgura li l-kamp manjetiku prodott mill-koljaturi tal-istator jallinja mal-kamp manjetiku tar-rotor. Dan iż-żmien preċiż jippermetti produzzjoni effiċjenti tat-torque u rotazzjoni bla xkiel.

6. Kommutazzjoni Kontinwa: Il-kommutazzjoni titwettaq kontinwament hekk kif ir-rotor idur. Il-kontrollur tal-mutur jimmonitorja kontinwament il-pożizzjoni tar-rotor u jaġġusta s-sekwenza tal-iswiċċjar u l-ħin biex iżomm il-veloċità rotazzjonali mixtieqa u l-output tat-torque.
