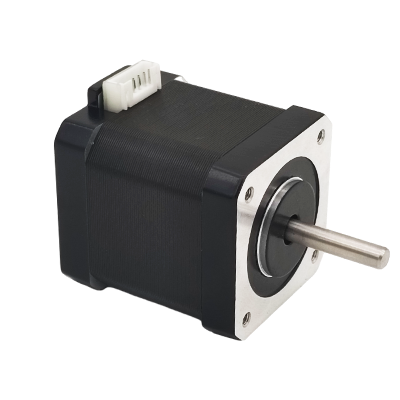

NEMA 17 Bipolari 1.8deg 0.52Nm 1.68A 2.77V 42x42x47mm Stepper Motor
video
NEMA 17 Bipolari 1.8deg 0.52Nm 1.68A 2.77V 42x42x47mm Stepper Motor

NEMA 17 Bipolari 1.8deg 0.52Nm 1.68A 2.77V 42x42x47mm Stepper Motor

Numru tal-Parti tal-Manifattur:42H047H-1684-123
Daqs tal-qafas: 42x42mm
Tip ta 'Mutur: Stepper Bipolari
Holding Torque: 5.2 kgf.cm
Kurrent nominali/fażi: 1.68 A
Vultaġġ Rated: 2.77V
Konnettur: JST S6B-PH-KS
Applikazzjoni komuni: Printer 3D, Magni CNC, Magni tat-Tessuti, eċċ

Ibgħat l-inkjesta
42H047H-1684-123 SKEDA TA' DATA
  • Kunsinna Mgħaġġla
  • Assigurazzjoni tal-Kwalità
  • Customization AvailablePersonalizzazzjoni Disponibbli
Introduzzjoni tal-Prodott

Speċifikazzjoni Ġenerali

Preċiżjoni tal-Angolu tal-Pass

±5%

Preċiżjoni tar-reżistenza

±10%

Preċiżjoni tal-Inductance

±20%

Żieda fit-temperatura

80K Max.

Temperatura Ambjentali

-20 grad ~+50 grad

Reżistenza għall-iżolazzjoni

100MΩMin.@ 500VDC

Saħħa dielettrika

Minuta waħda @ 500VAC∙5mA Max.

Play Radjali tax-xaft

0.06Max.@450g

Play Assjali tax-xaft

0.08Max.@450g



Speċifikazzjoni Elettrika

Numru tal-Mudell 42H047H-1684-123
Tip ta' Mutur Bipolari
Angolu tal-pass 1.8 grad ± 5%
Numru tal-Fażi 2
Holding Torque 5.2 kgf.cm
Kurrent Rated/fażi 1.68A (l-ogħla valur)
Vultaġġ Rated 2.77V
Reżistenza għall-Fażi 1.65Ω±10% (20 grad)
Induttanza tal-Fażi 2.8mH±20% (1kHz 1V RMS)
Inerzja tar-rotor 68g.ċm²



Speċifikazzjoni Fiżika

Daqs tal-qafas 42x42mm
Tul tal-Korp 47mm
Dijametru tax-xaft Φ5mm
Tul tax-xaft ta 'quddiem 24mm
Tul tax-Xaft D-cut 15mm
Piż 0.35kg



FAQ

Q: Jistgħu jintużaw muturi stepper NEMA 17 f'sistemi b'ħafna assi, bħal magni CNC?

A: Iva, muturi stepper NEMA 17 huma komunement impjegati f'sistemi b'ħafna assi, inklużi magni CNC (Kontroll Numeriku tal-Kompjuter). Il-kontroll preċiż u l-abbiltà tagħhom li jipprovdu mozzjoni inkrementali jagħmluhom adattati tajjeb għal kompiti bħaċ-ċaqliq tal-għodda tat-tqattigħ jew tal-biċċa tax-xogħol f'direzzjonijiet multipli, li jiżguraw operazzjonijiet ta 'magni preċiżi u ripetibbli f'applikazzjonijiet CNC.



Q: X'inhuma l-limitazzjonijiet tal-muturi stepper NEMA 17?

A: Muturi stepper NEMA 17 għandhom limitazzjonijiet, inkluż torque relattivament aktar baxx meta mqabbel ma 'xi tipi ta' muturi, li jistgħu jillimitaw l-użu tagħhom f'applikazzjonijiet li jeħtieġu torque għoli. Barra minn hekk, jistgħu jikkunsmaw aktar enerġija minn muturi oħra u jistgħu jesperjenzaw problemi ta 'reżonanza f'veloċitajiet speċifiċi. Madankollu, għal applikazzjonijiet li ma jitolbux torque eċċezzjonalment għoli jew moviment rapidu, muturi NEMA 17 joffru soluzzjoni kosteffettiva u affidabbli.



Q: Għaliex tissejjaħ NEMA 17?

A: L-isem "NEMA 17" huwa derivat mill-istandard tal-Assoċjazzjoni Nazzjonali tal-Manifatturi tal-Elettriku (NEMA). Il-"17" jindika d-daqs standard tal-mutur u d-dimensjonijiet tal-immuntar. L-istandards NEMA jintużaw biex jikkategorizzaw u jiddefinixxu d-dimensjonijiet fiżiċi u l-karatteristiċi elettriċi ta 'diversi tagħmir elettriku u elettroniku, bħal muturi, biex jiżguraw kompatibilità u interkambjabbiltà fi ħdan l-industrija.



Q: Jistgħu jintużaw muturi stepper NEMA 17 f'sistemi ta 'kontroll b'ċirku miftuħ?

A: Iva, muturi stepper NEMA 17 huma adattati tajjeb għal sistemi ta 'kontroll b'ċirku miftuħ. Il-kapaċità inerenti tagħhom li jiċċaqalqu f'żidiet preċiżi mingħajr ma jeħtieġu mekkaniżmi ta 'feedback tagħmilhom ideali għal applikazzjonijiet fejn pożizzjonament u kontroll preċiż huma essenzjali. Dan jissimplifika d-disinn tas-sistema u jnaqqas il-kumplessità, u jagħmel il-muturi stepper NEMA 17 għażla popolari f'diversi applikazzjonijiet ta 'awtomazzjoni u robotika.
