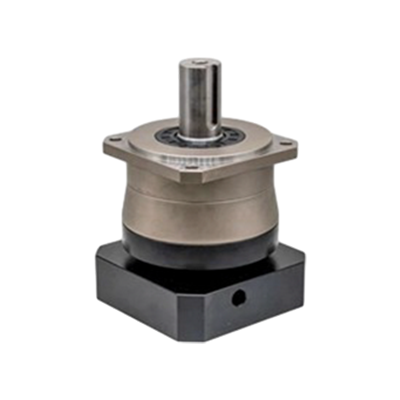

AEP115 Serje Gearbox Planetarja ta 'Preċiżjoni Għolja
Tip: gearbox planetarju bi snien helical
Grad ta 'grad ta' protezzjoni tal-gearbox: IP65
Proporzjon: 3, 4, 5, 7, 10 (stadju wieħed)
Proporzjon: 15, 16, 20, 25, 28, 30, 35, 40, 50, 70, 100 (żewġ stadji)
Backlash Standard P1: Inqas minn jew ugwali għal 3 arcmin (stadju wieħed); Inqas minn jew ugwali għal 5 arkmin (żewġ stadji)
Backlash Standard P2: Inqas minn jew ugwali għal 5 arcmin (stadju wieħed); Inqas minn jew ugwali għal 7 arcmin (żewġ stadji)
Effiċjenza : Akbar minn jew ugwali għal 95% (stadju wieħed); Iktar minn jew ugwali għal 92% (żewġ stadji)
- Kunsinna Mgħaġġla
- Assigurazzjoni tal-Kwalità
Personalizzazzjoni Disponibbli
Introduzzjoni tal-Prodott
Regola tal-Ismijiet tal-AEP (Per eżempju: AEP-090N-010-22-19-4)
Data tal-prestazzjoni
|
Parametru Tekniku |
1 stadju |
2 stadju | |||||||||||||||
|
Proporzjon |
3 |
4 |
5 |
7 |
10 |
15 |
16 |
20 |
25 |
28 |
30 |
35 |
40 |
50 |
70 |
100 |
|
|
Torque tal-Ħruġ Nominali T2N |
Nm |
208 |
290 |
330 |
300 |
230 |
208 |
290 |
290 |
330 |
300 |
310 |
300 |
260 |
330 |
300 |
230 |
|
Torque ta' Waqfien ta' Emerġenza T2NOT |
Nm |
3 darbiet ta 'Torque ta' Output Nominali |
|||||||||||||||
|
Input nominali Veloċità n1N |
.rpm |
4000 |
|||||||||||||||
|
Max.Input Veloċità n1B |
.rpm |
8000 |
|||||||||||||||
|
Backlash imnaqqas P1 |
Arcmin |
Inqas minn jew ugwali għal 3 |
Inqas minn jew ugwali għal 5 |
||||||||||||||
|
Backlash Standard P2 |
Arcmin |
Inqas minn jew ugwali għal 5 |
Inqas minn jew ugwali għal 7 |
||||||||||||||
|
Riġidità tat-torsjoni |
Nm/arcmin |
25 |
|||||||||||||||
|
Max.Bending moment F2rB |
N |
6100 |
|||||||||||||||
|
Tagħbija Max.Axial F2aB |
N |
3350 |
|||||||||||||||
|
Ħajja tas-Servizz |
Hr |
20000 |
|||||||||||||||
|
Effiċjenza η |
% |
Iktar minn jew ugwali għal 95% |
Iktar minn jew ugwali għal 92% | ||||||||||||||
|
Temp operattiv |
grad |
-10 grad ~90 grad |
|||||||||||||||
|
Lubrikazzjoni |
Żjut tal-lubrikazzjoni sintetiċi |
||||||||||||||||
|
Grad ta 'Protezzjoni tal-Gearbox |
IP65 |
||||||||||||||||
|
Pożizzjoni tal-Immuntar |
id-direzzjonijiet kollha |
||||||||||||||||
|
Livell tal-Ħoss (n=3000rpm, Na Tagħbija.50cm) |
Db(a) |
68 |
68 |
65 |
62 |
60 |
66 |
66 |
64 |
64 |
62 |
62 |
62 |
60 |
58 |
58 |
58 |
|
Mumenti tal-Massa ta' Inerzja J1 |
kg.cm2 |
3.25 |
2.74 |
2.71 |
2.62 |
2.57 |
0.47 |
0.48 |
0.47 |
0.47 |
0.48 |
0.47 |
0.47 |
0.47 |
0.44 |
0.44 |
0.44 |
Dimensjoni Mekkanika
Daqs tal-Mutur Imqabbel
|
AEP115 Serje |
Stadju | Proporzjon | Dijametru tax-xaft tal-ħruġ | Dijametru tax-xaft tad-dħul | Dijametru x tul tax-xaft tal-mutur/Dijametru u għoli tal-pilota fuq il-mutur/QTYs-dijametru-spazjar tat-toqob tal-immuntar |
| Stadju Wieħed | 3/4/5/7/10 | 32 | 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 Φ19×50/Φ95×6/4-Φ9-Φ130 Φ19×58/Φ110×6/4-Φ9-Φ145 |
|
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×48/Φ95×6/4-Φ9-Φ115 Φ24×58/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
||||
| 28 | Φ28*63/Φ110*6/4-Φ9-Φ145 | ||||
| 35 | Φ35×80/Φ114.3×8/4-Φ13.5-Φ200 | ||||
| Żewġ Stadji |
15/16/20/25/28/30/ 35/40/50/70/100 |
32 | 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 Φ19×50/Φ95×6/4-Φ9-Φ130 Φ19×58/Φ110×6/4-Φ9-Φ145 |
|
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×48/Φ95×6/4-Φ9-Φ115 Φ24×58/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
||||
| 28 | Φ28*63/Φ110*6/4-Φ9-Φ145 |
FAQ
Q: X'inhu l-iskop ta 'gearbox planetarju?
A: L-iskop ta 'gearbox planetarju huwa li tittrasmetti b'mod effiċjenti t-torque u taġġusta l-veloċità rotazzjonali bejn xaft ta' input u xaft ta 'output f'diversi applikazzjonijiet mekkaniċi.
Q: Kif kaxxa tal-gear planetarja tikseb proporzjonijiet differenti tal-ger?
A: Gearbox planetarju jikseb proporzjonijiet ta 'ger differenti billi juża numri varji ta' snien fuq l-gerijiet u jirranġahom f'konfigurazzjonijiet speċifiċi. Billi tgħaqqad settijiet ta 'gerijiet differenti, il-kaxxa tal-gerijiet tista' tikseb firxa wiesgħa ta 'proporzjonijiet tal-gerijiet.
Q: Hemm il-prodotti ttestjati qabel it-tbaħħir?
A: Iva, assolutament. Il-muturi kollha tagħna jgħaddu minn testijiet bir-reqqa ta '100% QC qabel ma jintbagħtu biex jiżguraw il-kwalità u l-prestazzjoni tagħhom.
Q: X'inhi l-effiċjenza ta 'gearbox planetarju ta' preċiżjoni?
A: L-effiċjenza ta 'gearbox planetarju ta' preċiżjoni tipikament taqa 'fil-medda ta' 90% sa 98%, skont fatturi bħall-kwalità tal-irkaptu, il-lubrikazzjoni, u l-kundizzjonijiet speċifiċi tat-tagħbija li topera taħt.
Q: Kif nista' nasal fil-fabbrika tiegħek?
A: Il-fabbrika tagħna tinsab b'mod konvenjenti ħdejn l-Ajruport ta 'Shanghai Hongqiao. Mal-wasla tiegħek, aħna nirranġaw li niġbruk fl-ajruport.
Q: Inti manifattur, kumpanija kummerċjali, jew parti terza?
A: Aħna manifattur, u l-kumpanija tagħna ġiet stabbilita fl-1999.
