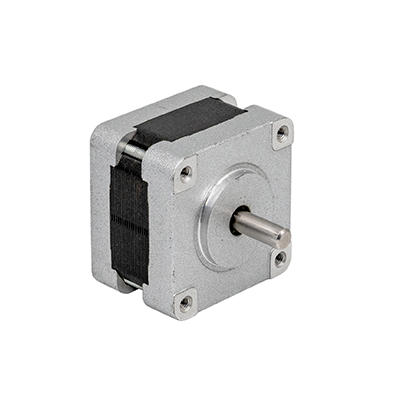

NEMA 16 Bipolari 1.8deg 0.18Nm (25oz.in) 0.65A 4.6V 39x39x31mm 4 Wajers Stepper Motor

Parametru Tekniku

Oġġett	Speċifikazzjonijiet
Preċiżjoni tal-Angolu tal-Pass	±5%
Preċiżjoni tar-reżistenza	±10%
Preċiżjoni tal-Inductance	±20%
Żieda fit-temperatura	80K Max.
Temperatura Ambjentali	-20 grad ~+50 grad
Reżistenza għall-iżolazzjoni	100MΩMin.@ 500VDC
Saħħa dielettrika	Minuta waħda @ 500VAC∙5mA Max.
Play Radjali tax-xaft	0.06Max.@450g
Play Assjali tax-xaft	0.08Max.@450g



Speċifikazzjoni Teknika

Mudell Nru.	Polari	Ikklassifikat vultaġġ	Kurrenti/ Fażi	Reżistenza/ Fażi	Induttanza/ Fażi	Azjenda Torque		# ta Iwassal	Rotor inerzja	Piż	Tul
		V	A	Ω	mH	oz-in	kgf · ċm		g∙ ċm2	Kg	Mm
39H031H-0654	Bipolari	4.6	0.65	7	11	25	1.8	4	18	0.17	31







Iġbed il-Kurva tat-Torque













































FAQ

Q: Liema fatturi għandhom jiġu kkunsidrati meta tagħżel mutur stepper?

A: Meta tagħżel mutur stepper, għandhom jitqiesu diversi fatturi biex jiżguraw li huwa adattat għall-applikazzjoni maħsuba. Hawn huma xi fatturi ewlenin li għandek tikkonsidra:

1. Rekwiżit tat-torque: Iddetermina t-torque meħtieġ għall-applikazzjoni tiegħek, b'kont meħud tar-rekwiżiti tat-tagħbija u l-aċċelerazzjoni/deċelerazzjoni. Żgura li l-mutur stepper magħżul jista 'jipprovdi torque adegwat biex jissodisfa dawn it-talbiet.



2. Riżoluzzjoni tal-pass: Ikkunsidra l-livell mixtieq ta 'preċiżjoni u r-riżoluzzjoni tal-pass meħtieġa għall-applikazzjoni tiegħek. Muturi stepper għandhom angoli ta 'pass differenti. Agħżel mutur li jista 'jipprovdi l-livell meħtieġ ta' preċiżjoni.



3. Ħtiġiet tal-veloċità: Evalwa l-firxa tal-veloċità meħtieġa għall-applikazzjoni tiegħek. Muturi stepper għandhom limitazzjonijiet f'tħaddim b'veloċità għolja minħabba fatturi bħal EMF lura u inerzja tar-rotor. Żgura li l-mutur magħżul jista 'jikseb il-veloċitajiet mixtieqa filwaqt li jżomm torque suffiċjenti.



4. Klassifikazzjonijiet tal-Vultaġġ u Kurrent: Iċċekkja l-klassifikazzjonijiet tal-vultaġġ u l-kurrent tal-mutur stepper. Il-klassifikazzjoni tal-vultaġġ għandha tkun kompatibbli mal-provvista tal-enerġija tiegħek, u l-klassifikazzjoni attwali għandha taqbel mal-kapaċità tas-sewwieq tal-mutur tiegħek. It-tħaddim fi ħdan il-firxiet ta 'vultaġġ u kurrent speċifikati jgħin biex jiżgura prestazzjoni u lonġevità ottimali.



5. Daqs u Immuntar tal-Mutur: Ikkunsidra d-daqs fiżiku u r-rekwiżiti tal-immuntar tal-mutur stepper biex tiżgura li jista 'jiġi integrat sew fis-sistema tiegħek. Iċċekkja d-dimensjonijiet, id-daqs tax-xaft, u l-mudelli tat-toqob tal-immuntar biex tiżgura l-kompatibilità.



6. Fatturi Ambjentali: Evalwa l-kundizzjonijiet ambjentali li fihom se jopera l-mutur stepper. Ikkunsidra fatturi bħat-temperatura, l-umdità, u l-preżenza ta 'trab jew umdità. Agħżel mutur bi protezzjoni xierqa jew ikkunsidra kompartimenti addizzjonali jew miżuri ta 'tkessiħ jekk meħtieġ.



7. Kompatibilità tal-Kontrollur: Żgura li l-mutur stepper magħżul huwa kompatibbli mal-kontrollur jew is-sewwieq tal-mutur tiegħek. Iċċekkja t-tip ta 'interface (eż., pass/direzzjoni, SPI) u l-protokoll ta' komunikazzjoni biex tiżgura integrazzjoni bla xkiel mas-sistema ta 'kontroll tiegħek.



8. Rekwiżiti Speċifiċi għall-Applikazzjoni: Ikkunsidra kwalunkwe rekwiżit speċifiku tal-applikazzjoni tiegħek, bħal livell ta 'ħoss, affidabilità, ċiklu ta' xogħol, u kwalunkwe karatteristika jew ċertifikazzjoni speċjalizzati (eż., konformità RoHS) li jistgħu jkunu meħtieġa.



Billi tikkunsidra dawn il-fatturi u tqabbelhom mar-rekwiżiti tal-applikazzjoni tiegħek, tista 'tagħżel mutur stepper li jissodisfa l-ħtiġijiet tal-prestazzjoni tiegħek u jintegra sew fis-sistema tiegħek.
