Serje AE120 Gearbox Planetarja ta 'Preċiżjoni Għolja
Tip: gearbox planetarju bi snien helical
Grad ta 'grad ta' protezzjoni tal-gearbox: IP65
Proporzjon: 3, 4, 5, 7, 10 għal stadju wieħed
Proporzjon: 15, 16, 20, 25, 28, 30, 35, 40, 50, 70, 100 (żewġ stadji)
Backlash Standard P1: Inqas minn jew ugwali għal 3 arcmin (stadju wieħed); Inqas minn jew ugwali għal 5 arkmin (żewġ stadji)
Standard Backlash P2: Inqas minn jew ugwali għal 5 arcmin (stadju wieħed); Inqas minn jew ugwali għal 7 arcmin (żewġ stadji)
Effiċjenza: Akbar minn jew ugwali għal 95% (stadju wieħed); Iktar minn jew ugwali għal 92% (żewġ stadji)
- Kunsinna Mgħaġġla
- Assigurazzjoni tal-Kwalità
Personalizzazzjoni Disponibbli
Introduzzjoni tal-Prodott
Regola ta' Ismijiet AE(Per eżempju: AE-090N-010-22-19-4)
Data tal-Prestazzjoni
|
Parametru Tekniku |
1 stadju |
2 stadju | |||||||||||||||
|
Proporzjon |
3 |
4 |
5 |
7 |
10 |
15 |
16 |
20 |
25 |
28 |
30 |
35 |
40 |
50 |
70 |
100 |
|
|
Torque tal-Ħruġ Nominali T2N |
Nm |
208 |
290 |
330 |
300 |
230 |
208 |
290 |
290 |
160 |
140 |
310 |
300 |
260 |
330 |
300 |
230 |
|
Torque ta' Waqfien ta' Emerġenza T2NOT |
Nm |
3 darbiet ta 'Torque ta' Output Nominali |
|||||||||||||||
|
Input nominali Veloċità n1N |
.rpm |
4000 |
|||||||||||||||
|
Max.Input Veloċità n1B |
.rpm |
8000 |
|||||||||||||||
|
Backlash imnaqqas P1 |
Arcmin |
Inqas minn jew ugwali għal 3 |
Inqas minn jew ugwali għal 5 |
||||||||||||||
|
Backlash Standard P2 |
Arcmin |
Inqas minn jew ugwali għal 5 |
Inqas minn jew ugwali għal 7 |
||||||||||||||
|
Riġidità tat-torsjoni |
Nm/arcmin |
25 |
|||||||||||||||
|
Max.Bending moment F2rB |
N |
6100 |
|||||||||||||||
|
Tagħbija Max.Axial F2aB |
N |
3350 |
|||||||||||||||
|
Ħajja tas-Servizz |
hr |
20000 |
|||||||||||||||
|
Effiċjenza η |
% |
Iktar minn jew ugwali għal 95% |
Iktar minn jew ugwali għal 92% | ||||||||||||||
|
Temp operattiv |
grad |
-10 grad ~90 grad |
|||||||||||||||
|
Lubrikazzjoni |
Żjut tal-lubrikazzjoni sintetiċi |
||||||||||||||||
|
Grad ta 'Protezzjoni tal-Gearbox |
IP65 |
||||||||||||||||
|
Pożizzjoni tal-Immuntar |
id-direzzjonijiet kollha |
||||||||||||||||
|
Livell ta' Storbju n=3000rpm, Ebda Tagħbija, 50cm) |
Db(a) |
68 |
68 |
65 |
62 |
60 |
66 |
66 |
64 |
64 |
62 |
62 |
62 |
60 |
58 |
58 |
58 |
|
Mumenti tal-Massa ta' Inerzja J1 |
kg.cm2 |
3.25 |
2.74 |
2.71 |
2.62 |
2.57 |
0.47 |
0.48 |
0.47 |
0.47 |
0.48 |
0.47 |
0.47 |
0.47 |
0.44 |
0.44 |
0.44 |

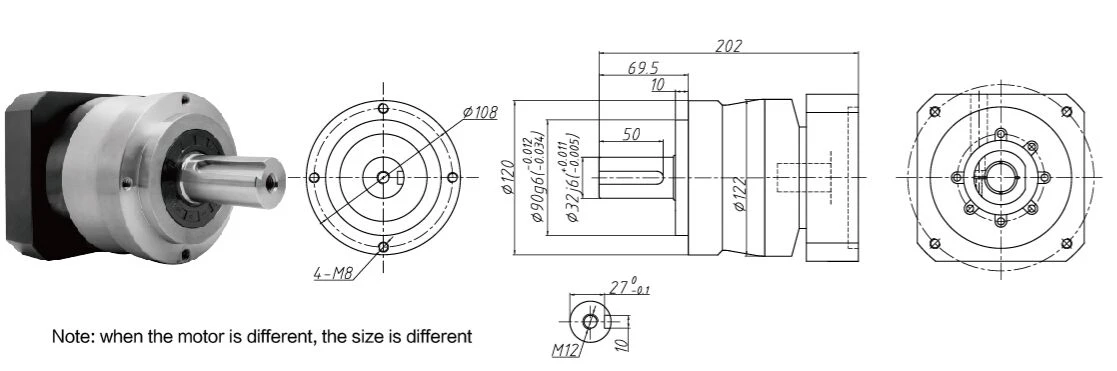

Dimensjoni Mekkanika
Daqs tal-Mutur Imqabbel
| Serje AE120 | Stadju | Proporzjon | Dijametru tax-xaft tal-ħruġ | Dijametru tax-xaft tal-input | Dijametru x tul tax-xaft tal-mutur/Dijametru u għoli tal-pilota fuq il-mutur/QTYs-dijametru-spazjar tat-toqob tal-immuntar |
| Stadju Wieħed | 3/4/5/7/10 | 32 | 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 Φ19×50/Φ95×6/4-Φ9-Φ130 Φ19×58/Φ110×6/4-Φ9-Φ145 |
|
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×48/Φ95×6/4-Φ9-Φ115 Φ24×48/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
||||
| 35 | Φ35×80/Φ114.3×8/4-Φ13.5-Φ200 | ||||
| Żewġ Stadji |
15/16/20/25/ 28/30/35/40/50/70/100 |
32 | 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 Φ19×50/Φ95×6/4-Φ9-Φ130 Φ19×58/Φ110×6/4-Φ9-Φ145 |
|
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×48/Φ95×6/4-Φ9-Φ115 Φ24×48/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
FAQ
Q: X'jiġri jekk għandi kwistjoni jew bżonn appoġġ wara li nirċievi l-prodotti?
A: Naħdmu biex nipprovdu appoġġ eċċellenti għall-klijenti. Jekk għandek xi kwistjonijiet jew teħtieġ assistenza wara li tirċievi l-prodotti, jekk jogħġbok ikkuntattja lid-dipartiment tas-servizz tal-konsumatur tagħna. Aħna se nagħmlu l-almu tagħna biex nindirizzaw it-tħassib tiegħek u nipprovdu soluzzjoni sodisfaċenti.
Q: Għandek rekwiżit ta 'kwantità minima ta' ordni (MOQ)?
A: Il-kwantità minima tal-ordni tagħna (MOQ) tista 'tvarja skont il-prodott. Xi oġġetti jista 'jkollhom MOQ speċifiku, filwaqt li oħrajn jistgħu jkunu disponibbli għax-xiri fi kwantitajiet iżgħar. Jekk jogħġbok ikkuntattja lit-tim tal-bejgħ tagħna għal aktar informazzjoni dwar il-MOQ għall-prodott speċifiku li inti interessat fih.
Q: Kif il-gearboxes planetarji jimmaniġġjaw it-tagħbija żejda?
A: Gearboxes planetarji għandhom il-kapaċità li jimmaniġġjaw tagħbija żejda sa ċertu punt peress li jqassmu t-tagħbija fuq settijiet ta 'rkaptu multipli. Din il-karatteristika ta 'kondiviżjoni tat-tagħbija tippermettilhom jifilħu torque miżjuda u jżommu l-funzjonalità. Madankollu, huwa importanti li wieħed jinnota li t-tagħbija żejda fit-tul jista 'jikkawża stress eċċessiv fuq il-gerijiet u l-bearings, li jwassal għal xedd aċċellerat u falliment potenzjali.
Q: Kif iqabblu l-gearboxes planetarji ma 'tipi oħra ta' gearboxes?
A: Gearboxes planetarji jippossjedu diversi vantaġġi meta mqabbla ma 'tipi oħra ta' gearboxes, inklużi l-kumpattezza tagħhom, id-densità għolja tat-torque, l-effiċjenza u l-versatilità. Id-disinn kompatt tagħhom jippermetti użu effiċjenti tal-ispazju, u jagħmilhom adattati għal applikazzjonijiet fejn id-daqs huwa restrizzjoni. Bis-settijiet tal-gerijiet multipli tagħhom, gearboxes planetarji jistgħu jiksbu kapaċitajiet ta 'trażmissjoni ta' torque għolja filwaqt li jżommu fattur ta 'forma żgħira.
Q: Jistgħu jintużaw gearboxes planetarji fit-turbini tar-riħ?
A: Gearboxes planetarji għandhom applikazzjonijiet estensivi fit-turbini tar-riħ, speċifikament fil-konverżjoni tar-rotazzjoni ta 'veloċità baxxa ġġenerata mix-xfafar tat-turbini għar-rotazzjoni ta' veloċità għolja meħtieġa mill-ġeneratur elettriku. L-użu ta 'gearboxes planetarji fit-turbini tar-riħ jippermetti trasmissjoni ta' enerġija effiċjenti u tqabbil ottimali tal-veloċitajiet ta 'rotazzjoni bejn ir-rotor li jiċċaqlaq aktar bil-mod u l-ġeneratur li jdawru aktar malajr. Dan ir-rwol kruċjali li għandhom il-gearboxes planetarji jippermetti lit-turbini tar-riħ biex jisfruttaw b'mod effettiv il-qawwa tar-riħ u jikkonvertuha f'enerġija elettrika li tista' tintuża.
It-tags Popolari: ae120 serje preċiżjoni għolja gearbox planetarju, iċ-Ċina ae120 serje preċiżjoni għolja gearbox planetarju manifatturi, fornituri, fabbrika
