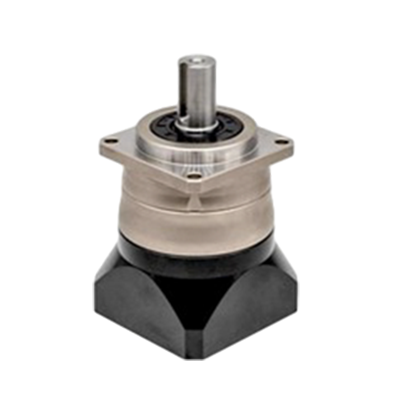

AEP060 Serje Gearbox Planetarja ta 'Preċiżjoni Għolja
Tip: gearbox planetarju bi snien helical
Grad ta 'grad ta' protezzjoni tal-gearbox: IP65
Proporzjon: 3, 4, 5, 7, 10 (stadju wieħed)
Proporzjon: 15, 16, 20, 25, 28, 30, 35, 40, 50, 70, 100 (żewġ stadji)
Backlash Standard P1: Inqas minn jew ugwali għal 3 arcmin (stadju wieħed); Inqas minn jew ugwali għal 5 arkmin (żewġ stadji)
Backlash Standard P2: Inqas minn jew ugwali għal 5 arcmin (stadju wieħed); Inqas minn jew ugwali għal 7 arcmin (żewġ stadji)
Effiċjenza: Akbar minn jew ugwali għal 95% (stadju wieħed); Iktar minn jew ugwali għal 92% (żewġ stadji)
- Kunsinna Mgħaġġla
- Assigurazzjoni tal-Kwalità
Personalizzazzjoni Disponibbli
Introduzzjoni tal-Prodott
Regola tal-Ismijiet tal-AEP (Per eżempju: AEP-090N-010-22-19-4)
Data tal-prestazzjoni
|
Parametru Tekniku |
1 stadju |
2 stadju | |||||||||||||||
|
Proporzjon |
3 |
4 |
5 |
7 |
10 |
15 |
16 |
20 |
25 |
28 |
30 |
35 |
40 |
50 |
70 |
100 |
|
|
Torque tal-Ħruġ Nominali T2N |
Nm |
55 |
50 |
60 |
50 |
40 |
55 |
50 |
50 |
60 |
50 |
55 |
50 |
45 |
60 |
50 |
40 |
|
Torque ta' Waqfien ta' Emerġenza T2NoT |
Nm |
3 darbiet ta 'Torque ta' Output Nominali |
|||||||||||||||
|
Input nominali Veloċità n1N |
rpm |
5000 |
|||||||||||||||
|
Max.Input Veloċità n1B |
.rpm |
10000 |
|||||||||||||||
|
Backlash imnaqqas P1 |
arcmin |
Inqas minn jew ugwali għal 3 |
Inqas minn jew ugwali għal 5 |
||||||||||||||
|
Backlash Standard P2 |
Arcmin |
Inqas minn jew ugwali għal 5 |
Inqas minn jew ugwali għal 7 |
||||||||||||||
|
Riġidità tat-torsjoni |
Nm/arcmin |
7 |
|||||||||||||||
|
Max.Bending moment F2rB |
N |
1377 |
|||||||||||||||
|
Tagħbija Max.Axial F2aB |
N |
765 |
|||||||||||||||
|
Ħajja tas-Servizz |
Hr |
20000 |
|||||||||||||||
|
Effiċjenza η |
% |
Iktar minn jew ugwali għal 95% |
Iktar minn jew ugwali għal 92% | ||||||||||||||
|
Temp operattiv |
grad |
-10 grad ~90 grad |
|||||||||||||||
|
Lubrikazzjoni |
Żjut tal-lubrikazzjoni sintetiċi |
||||||||||||||||
|
Grad ta 'Protezzjoni tal-Gearbox |
IP65 |
||||||||||||||||
|
Pożizzjoni tal-Immuntar |
id-direzzjonijiet kollha |
||||||||||||||||
|
Livell ta' Storbju (n=3000rpm, Ebda Tagħbija, 50cm) |
Db(a) |
58 |
58 |
56 |
55 |
54 |
58 |
58 |
58 |
58 |
58 |
58 |
55 |
55 |
55 |
55 |
55 |
|
Mumenti tal-Massa ta' Inerzja J1 |
kg.ċm2 |
0.16 |
0.14 |
0.13 |
0.13 |
0.13 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
Dimensjoni Mekkanika
Daqs tal-Mutur Imqabbel
|
AEP060 Serje |
Stadju | Proporzjon | Dijametru tax-xaft tal-ħruġ | Dijametru tax-xaft tad-dħul | Dijametru x tul tax-xaft tal-mutur/Dijametru u għoli tal-pilota fuq il-mutur/QTYs-dijametru-spazjar tat-toqob tal-immuntar |
| Stadju Wieħed | 3/4/5/7/10 | 16 | 6.35 | Φ6.35×21/Φ38.1×1.6/4-Φ5-47.1×47.1 | |
| 8 | Φ8×21/Φ38.1×1.6/4-Φ5-47.1×47.1 | ||||
| 14 |
Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70 |
||||
| 19 | Φ19×30/Φ70×3/4-Φ6.5-Φ90 | ||||
| Żewġ Stadji |
15/16/20/25/28/ 30/35/40/50/70/100 |
16 | 6.35 | Φ6.35×21/Φ38.1×1.6/4-Φ5-47.1×47.1 | |
| 8 | Φ8×21/Φ38.1×1.6/4-Φ5-47.1×47.1 | ||||
| 14 |
Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70 |
FAQ
Q: Jistgħu jintużaw gearboxes planetarji ta 'preċiżjoni f'tagħmir mediku?
A: Iva, gearboxes planetarji ta 'preċiżjoni jistgħu jintużaw f'diversi applikazzjonijiet ta' tagħmir mediku. L-industrija medika ta 'spiss teħtieġ kontroll tal-moviment preċiż u affidabbli f'apparat u tagħmir, u gearboxes planetarji ta' preċiżjoni huma adattati tajjeb biex jissodisfaw dawk ir-rekwiżiti. Xi eżempji ta 'tagħmir mediku fejn gearboxes planetarji ta' preċiżjoni huma komunement użati jinkludu:
1. Robots kirurġiċi: Gearboxes planetarji ta 'preċiżjoni għandhom rwol vitali fis-sistemi robotiċi kirurġiċi, li jipprovdu moviment preċiż u kkontrollat għal armi u strumenti robotiċi waqt kirurġiji minimament invażivi.
2. Tagħmir Dijanjostiku: Gearboxes planetarji ta 'preċiżjoni huma utilizzati f'magni ta' l-immaġini dijanjostiċi, bħal skaners CT u magni MRI, biex jikkontrollaw il-moviment ta 'gantri u komponenti li jduru.
3. Sistemi ta 'Awtomazzjoni tal-Laboratorju: Gearboxes planetarji ta' preċiżjoni jintużaw f'tagħmir ta 'awtomazzjoni tal-laboratorju, bħal sistemi ta' mmaniġġjar ta 'likwidu, apparati ta' preparazzjoni ta 'kampjuni, u pjattaformi robotiċi għal ttestjar u analiżi ta' produzzjoni għolja.
4. Sistemi tal-Immaniġġjar tal-Pazjent: Gearboxes planetarji ta 'preċiżjoni huma impjegati f'lifters tal-pazjenti, sodod tal-isptar, u tagħmir ieħor għall-immaniġġjar tal-pazjenti biex jiżguraw moviment bla xkiel u preċiż waqt it-trasferimenti u l-aġġustamenti tal-pazjent.
5. Riabilitazzjoni u Apparat ta 'Assistenza: Gearboxes planetarji ta' preċiżjoni huma utilizzati f'tagħmir ta 'riabilitazzjoni u ta' assistenza bħal siġġijiet tar-roti mħaddma, esoskeletri robotiċi, u riġlejn prostetiċi biex jipprovdu moviment ikkontrollat u preċiż.
Q: Il-gearboxes planetarji ta 'preċiżjoni huma disponibbli b'konfigurazzjonijiet differenti tax-xaft ta' input u output?
A: Iva, gearboxes planetarji ta 'preċiżjoni huma disponibbli b'konfigurazzjonijiet varji tax-xaft ta' input u output biex ikunu adattati għal diversi applikazzjonijiet. Dawn il-gearboxes joffru flessibilità b'tipi ta 'xaft, bħal inputs dritti, vojta minn ġewwa jew splined, u outputs solidi jew vojta. Id-disponibbiltà ta 'konfigurazzjonijiet differenti tiżgura kompatibilità u integrazzjoni bla xkiel f'firxa wiesgħa ta' sistemi mekkaniċi.
Q: Il-gearboxes planetarji ta 'preċiżjoni jeħtieġu arranġamenti speċjali ta' immuntar?
A: Gearboxes planetarji ta 'preċiżjoni ġeneralment ma jeħtieġux arranġamenti speċjali ta' immuntar. Huma ddisinjati biex ikunu versatili u jistgħu jiġu mmuntati f'diversi orjentazzjonijiet skont l-applikazzjoni speċifika u r-restrizzjonijiet tal-ispazju.
